ỐNG ĐÚC CHỊU NHIỆT DN350,PHI355-A106/ A53/API5L THEO TIÊU CHUẨN ASTM Thứ sáu - 08/03/2019 21:26

Thứ sáu - 08/03/2019 10:26
Công Ty Cổ Phần Kinh Doanh Thép Thái An chuyên nhập khấu và cung cấp Ống Đúc Chịu Nhiệt DN350, Phi355- A106/A53/API5l Theo tiêu chuẩn ASTM, JIS, DIN,GOST, GB tại nhiều Nhà máy khác nhau của Nhật Bản, Hàn Quốc, Trung Quốc..
ỐNG ĐÚC CHỊU NHIỆT DN350,PHI355-A106/ A53/API5L THEO TIÊU CHUẨN ASTM Thứ sáu - 08/03/2019 21:26

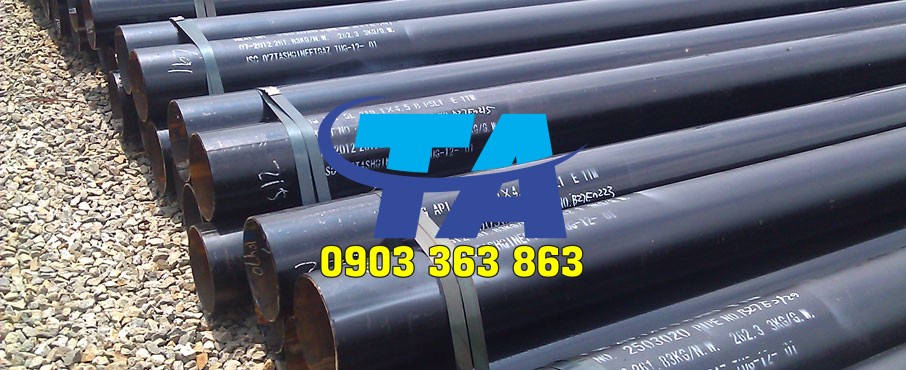

api 5l pipe


ỨNG DỤNG CỦA ỐNG ĐÚC CHỊU NHIỆT DN350

Ống Đúc Chịu Nhiệt DN350, Phi 355 thường được dùng làm đường ống dẫn hơi nóng của lò hơi, đường ống dẫn khí có áp xuất cao, đường ống dẫn khí ga, nước thải công nghiệp khi được mạ kẽm...
Ngoài ra ống đúc chịu nhiệt còn được sử dụng rộng rãi trong nghành công nghiêp chế tạo máy, gia công cơ khí,xây dựng, hàng hải, hàng không, hóa chất, quốc phòng, cấp thoát nước..

THÔNG SỐ KĨ THUẬT

THÀNH PHẦN HÓA HỌC

1.Tiêu chuẩn ASTM A106 :

Thành phầm hóa học của ỐNG ĐÚC Chịu Nhiệt DN350, Phi355 Tiêu chuẩn ASTM A106 :

Bảng thành phần hóa học

 MÁC THÉP

C

Mn

P

S

Si

Cr

Cu

Mo

Ni

V

Max

Max

Max

Max

Min

Max

Max

Max

Max

Max

Grade A

0.25

0.27- 0.93

0.035

0.035

0.10

0.40

0.40

0.15

0.40

0.08

Grade B

  0.30

0.29 - 1.06

0.035

0.035

0.10

0.40

0.40

0.15

0.40

0.08

Grade C

0.35

0.29 - 1.06

0.035

0.035

0.10

0.40

0.40

0.15

0.40

0.08



Tính chất cơ học của  ỐNG ĐÚC Chịu Nhiệt DN350, Phi355 Tiêu chuẩn ASTM A106 :

 Thép ống đúc DN350

Grade A

Grade B

Grade C

Độ bền kéo, min, psi

58.000

70.000

70.000

Sức mạnh năng suất

36.000

50.000

40.000



*2.Tiêu chuẩn ASTM  A53 :

Thành phần hóa học  ỐNG ĐÚC Chịu Nhiệt DN350, Phi355 Tiêu chuẩn ASTM A53:

 Mác thép

C

Mn

P

S

Cu

Ni

Cr

Mo

V



Max %

Max %

Max %

Max %

Max %

Max %

Max %

Max %

Max %

Grade A

0.25

0.95

0.05

0.045

0.40

0.40

0.40

0.15

0.08

Grade B

0.30

1.20

0.05

0.045

0.40

0.40

0.40

0.15

0.08


Tính chất cơ học của  ỐNG ĐÚC Chịu Nhiệt DN350, Phi355 Tiêu chuẩn ASTM A53:

  Ống Đúc  Chịu Nhiệt DN350 Phi355 GradeA

Grade B

Năng suất tối thiểu

30.000 Psi

35.000 Psi

Độ bền kéo tối thiểu

48.000 psi

60.000 Psi



*3.Tiêu chuẩn ASTM  API5L :

Thành phần chất hóa học của   ỐNG ĐÚC Chịu Nhiệt DN350,Phi355 Tiêu chuẩn ASTM API5L:



Api 5L

C

Mn

P

S

Si

V

Nb

Ti

Khác

Ti

CEIIW

CEpcm

Grade A

0.24

1.40

0.025

0.015

0.45

0.10

0.05

0.04

b, c

0.043

b, c

0.025

Grade B

0.28

1.40

0.03

0.03

-

b

b

b

-

-

-

-



-  b. Tổng của niobi, vanadium, và nồng độ titan  <0.06%.

-  c. Trừ khi có thoả thuận khác, 0,50% tối đa cho đồng, 0,30% tối đa cho niken, 0,30% tối đa cho crom, và 0,12% tối đa cho molypden.

Tính chất cơ học của ỐNG ĐÚC Chịu Nhiệt DN350, Phi355  Tiêu chuẩn ASTM API5L:

API 5L

Sức mạnh năng suất
  min
%

Sức căng
min
%

Năng suất kéo
max
 %

Độ kéo dài
 min
%





Grade A

30

48

0.93

28



Grade B

35


60

0.93

23

 Bảng Tiêu Chuẩn Ống Đúc Chịu Nhiệt DN350, Phi355

Quy cách thép ống đúc DN350 phi 355
Tên hàng hóa Đường kính OD Độ dày Tiêu chuẩn Độ dày Trọng Lượng
Thép ống đúc (mm) (mm) ( SCH) (Kg/m)
DN350 355,6 3,962 SCH5s 34,34
DN350 355,6 4,775 SCH5 41,29
DN350 355,6 6,35 SCH10 54,67
DN350 355,6 7,925 SCH20 67,92
DN350 355,6 9,525 SCH30 81,25
DN350 355,6 11,1 SCH40 94,26
DN350 355,6 15,062 SCH60 126,43
DN350 355,6 12,7 SCH80S 107,34
DN350 355,6 19,05 SCH80 158,03
DN350 355,6 23,8 SCH100 194,65
DN350 355,6 27,762 SCH120 224,34
DN350 355,6 31,75 SCH140 253,45
DN350 355,6 35,712 SCH160 281,59

BẢNG QUY CÁCH THAM KHẢO

PHÔI THÉP ỐNG - ỐNG THÉP THEO TIÊU CHUẨN:  ASTM/API/ASME    ĐỘ DÀI: 6/9/12M
DN OD Độ dày
(wall thickness)
mm  mm  10 20 30 STD 40 60 XS 80 100 120 140 160 XXS
6      10.3         1.7    1.7       2.4     2.4
8      13.7         2.2    2.2       3.0     3.0
10      17.1         2.3    2.3       3.2     3.2
15      21.3         2.8    2.8       3.7     3.7           4.8     7.5
20      26.7         2.9    2.9       3.9     3.9           5.6     7.8
25      33.4         3.4    3.4       4.6     4.6           6.4     9.1
32      42.2         3.6    3.6       4.9     4.9           6.4     9.7
40      48.3         3.7    3.7       5.1     5.1           7.1   10.2
50      60.3         3.9    3.9       5.5     5.5           8.7   11.1
65      73.0         5.2    5.2       7.0     7.0           9.5   14.0
80      88.9         5.5    5.5       7.6     7.6         11.1   15.2
90    101.6         5.8    5.8       8.1     8.1
100    114.3    4.78 5.6    6.0    6.0       8.6     8.6     11.1     13.5   17.1
125    141.3   4.78   5.6   6.6    6.6       9.5     9.5     12.7     15.9   19.1
150    168.3  4.78 5.56  6.4    7.1    7.1     11.0   11.0     14.3     18.3   22.0
200    219.1     6.4    7.0   8.2    8.2   10.3   12.7   12.7   15.1   18.3  20.6   23.0   22.2
250    273.1     6.4    7.8   9.3    9.3   12.7   12.7   15.1   18.3   21.4  25.4   28.6   25.4
300    323.9     6.4    8.4   9.5  10.3    14.3   12.7   17.5   21.4   25.4  28.6   33.3   25.4
350    355.6   6.4   7.9    9.5   9.5  11.1   15.1   12.7   19.1   23.8   27.8  31.8   35.7
400    406.4   6.4   7.9    9.5   9.5  12.7   16.7   12.7   21.4   26.2   31.0  36.5   40.5
450    457.2   6.4   7.9  11.1   9.5  14.3   19.1   12.7   23.9   29.4   34.9  39.7   45.2
500    508.0   6.4   9.5  12.7   9.5  16.1   20.6   12.7   26.2   32.6   38.1  44.5   50.0
550    558.8   6.4   9.5  12.7   9.5    9.5   22.2   12.7   28.6   34.9   41.3  47.6   54.0
600    609.6   6.4   9.5  14.3   9.5    9.5   24.6   12.7   31.0   38.9   46.0  52.4   59.5


* Ngoài ra Công Ty chúng tôi còn nhập khẩu và cung cấp cho quý khách nhiều size ống với nhiều mác thép khác nhau theo tiêu chuẩn của ASTM, JIS, DIN, ISO, TCVN, EN, BS, API, ABS GB..
*Qúy khách có nhu cầu vui lòng xin liên hệ SĐT: 02862756783 / 0903 363 863 để được tư vấn với giá cả hợp lý và cạnh tranh nhất.

CÔNG TY CỔ PHẦN KINH DOANH THÉP THÁI AN
VPĐD: 165 Đường Trường Chinh, Phường Tân Thới Nhất, Quận 12
Tel: 02862756783 Fax: 02862756793 Hotline: 0903 363 863
Email: thepnhapkhauthaian@gmail.com
Web: thepnhapkhauthaian.com
 Từ khóa: ỐNG ĐÚC API5L, ỐNG ĐÚC CHỊU NHIỆT, ONG DUC CHIU NHIET, ỐNG ĐÚC A106, ỐNG ĐÚC A53, ỐNG ĐÚC TIÊU CHUẨN ASTM, ỐNG ĐÚC CHỊU NHIỆT PHI 355, ỐNG ĐÚC PHI 355, ỐNG ĐÚC DN350, ONG DUC PHI 355, ONG DUC DN350, ỐNG ĐÚC TIÊU CHUẨN
