ỐNG ĐÚC CHỊU NHIỆT DN10 A106/ A53/API5L THEO TIÊU CHUẨN ASTM

Thứ sáu - 01/03/2019 04:34
Công Ty Cổ Phần Kinh Doanh Thép Thái An chuyên nhập khấu và cung cấp Ống Đúc Chịu Nhiệt DN10 A106 a106-a53-api5l theo tiêu chuẩn ASTM, JIS, DIN,GOST, GB tại nhiều Nhà máy khác nhau của Nhật Bản, Hàn Quốc, Trung Quốc..
* Hàng có đầy đủ chứng chỉ CO,CQ và Hóa Đơn.
* Phương thức giao hàng thuận tiện và nhanh chóng trên toàn quốc.
* Phương thức thanh toán linh hoạt.
ỐNG ĐÚC CHỊU NHIỆT DN10 A106/ A53/API5L THEO TIÊU CHUẨN ASTM

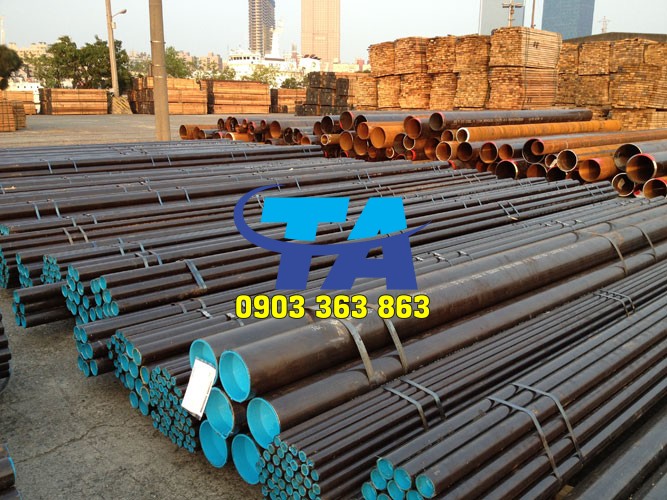

thep ong duc dn32 4

ỨNG DỤNG CỦA ỐNG ĐÚC CHỊU NHIỆT

ỐNG ĐÚC CHỊU NHIỆT dùng chế tạo bộ trao đổi nhiệt,bộ gia nhiệt nước, đường ống dẫn hơi nóng của lò hơi, đường khí hidro,đường khí nitơ, đường ống dẫn khí ga...Ngoài ra ống đúc chịu nhiệt còn được sử dụng rộng rãi trong nghành công nghiêp chế tạo máy, gia công cơ khí,xây dựng, hàng hải, hàng không, hóa chất, dụng cụ y tế, quốc phòng..


THÔNG SỐ KĨ THUẬT

THÀNH PHẦN HÓA HỌC

1.Tiêu chuẩn ASTM A106 :

Thành phầm hóa học của THÉP ỐNG ĐÚC DN10  tiêu chuẩn ASTM A106 :

Bảng thành phần hóa học

 MÁC THÉP

C

Mn

P

S

Si

Cr

Cu

Mo

Ni

V

Max

Max

Max

Max

Min

Max

Max

Max

Max

Max

Grade A

0.25

0.27- 0.93

0.035

0.035

0.10

0.40

0.40

0.15

0.40

0.08

Grade B

  0.30

0.29 - 1.06

0.035

0.035

0.10

0.40

0.40

0.15

0.40

0.08

Grade C

0.35

0.29 - 1.06

0.035

0.035

0.10

0.40

0.40

0.15

0.40

0.08



Tính chất cơ học của THÉP ỐNG ĐÚC DN10 tiêu chuẩn ASTM A106 :

 Thép ống đúcDN10

Grade A

Grade B

Grade C

Độ bền kéo, min, psi

58.000

70.000

70.000

Sức mạnh năng suất

36.000

50.000

40.000



*2.Tiêu chuẩn ASTM  A53 :

Thành phần hóa học THÉP ỐNG ĐÚC DN10  tiêu chuẩn ASTM A53:

 Mác thép

C

Mn

P

S

Cu

Ni

Cr

Mo

V



Max %

Max %

Max %

Max %

Max %

Max %

Max %

Max %

Max %

Grade A

0.25

0.95

0.05

0.045

0.40

0.40

0.40

0.15

0.08

Grade B

0.30

1.20

0.05

0.045

0.40

0.40

0.40

0.15

0.08


Tính chất cơ học của  THÉP ỐNG ĐÚC DN10 tiêu chuẩn ASTM A53:

 Thép ống đúc phi DN1O

GradeA

Grade B

Năng suất tối thiểu

30.000 Psi

35.000 Psi

Độ bền kéo tối thiểu

48.000 psi

60.000 Psi


*3.Tiêu chuẩn ASTM  API5L :

Thành phần chất hóa học của  THÉP ỐNG ĐÚC DN10 tiêu chuẩn ASTM API5L:



Api 5L

C

Mn

P

S

Si

V

Nb

Ti

Khác

Ti

CEIIW

CEpcm

Grade A

0.24

1.40

0.025

0.015

0.45

0.10

0.05

0.04

b, c

0.043

b, c

0.025

Grade B

0.28

1.40

0.03

0.03

-

b

b

b

-

-

-

-



-  b. Tổng của niobi, vanadium, và nồng độ titan  <0.06%.

-  c. Trừ khi có thoả thuận khác, 0,50% tối đa cho đồng, 0,30% tối đa cho niken, 0,30% tối đa cho crom, và 0,12% tối đa cho molypden.

Tính chất cơ học của THÉP ỐNG ĐÚC DN10 tiêu chuẩn ASTM API5L:

API 5L

Sức mạnh năng suất
  min
%

Sức căng
min
%

Năng suất kéo
max
 %

Độ kéo dài
 min
%





Grade A

30

48

0.93

28



Grade B

35

60

0.93

23


BẢNG QUY CÁCH ỐNG ĐÚC CHỊU NHIỆT DN10

Tên hàng hóa Đường kính O.D Độ dày Tiêu chuẩn Độ dày Trọng Lượng
Thép ống đúc (mm) (mm) ( SCH) (Kg/m)
DN10 17.1 1.65 SCH10 0,63
DN10 17.1 1.85 SCH30 0,70
DN10 17.1 2.31 SCH40 0.84
DN10 17.1 2.31 SCH.STD 0.84
DN10 17.1 3.20 SCH80 0.10
DN10 17.1 3.20 SCH. XS 0.10

BẢNG QUY CÁCH THAM KHẢO

PHÔI THÉP ỐNG - ỐNG THÉP THEO TIÊU CHUẨN:  ASTM/API/ASME    ĐỘ DÀI: 6/9/12M
DN OD Độ dày
(wall thickness)
mm  mm  10 20 30 STD 40 60 XS 80 100 120 140 160 XXS
6      10.3         1.7    1.7       2.4     2.4
8      13.7         2.2    2.2       3.0     3.0
10      17.1         2.3    2.3       3.2     3.2
15      21.3         2.8    2.8       3.7     3.7           4.8     7.5
20      26.7         2.9    2.9       3.9     3.9           5.6     7.8
25      33.4         3.4    3.4       4.6     4.6           6.4     9.1
32      42.2         3.6    3.6       4.9     4.9           6.4     9.7
40      48.3         3.7    3.7       5.1     5.1           7.1   10.2
50      60.3         3.9    3.9       5.5     5.5           8.7   11.1
65      73.0         5.2    5.2       7.0     7.0           9.5   14.0
80      88.9         5.5    5.5       7.6     7.6         11.1   15.2
90    101.6         5.8    5.8       8.1     8.1
100    114.3    4.78 5.6    6.0    6.0       8.6     8.6     11.1     13.5   17.1
125    141.3   4.78   5.6   6.6    6.6       9.5     9.5     12.7     15.9   19.1
150    168.3  4.78 5.56  6.4    7.1    7.1     11.0   11.0     14.3     18.3   22.0
200    219.1     6.4    7.0   8.2    8.2   10.3   12.7   12.7   15.1   18.3  20.6   23.0   22.2
250    273.1     6.4    7.8   9.3    9.3   12.7   12.7   15.1   18.3   21.4  25.4   28.6   25.4
300    323.9     6.4    8.4   9.5  10.3    14.3   12.7   17.5   21.4   25.4  28.6   33.3   25.4
350    355.6   6.4   7.9    9.5   9.5  11.1   15.1   12.7   19.1   23.8   27.8  31.8   35.7
400    406.4   6.4   7.9    9.5   9.5  12.7   16.7   12.7   21.4   26.2   31.0  36.5   40.5
450    457.2   6.4   7.9  11.1   9.5  14.3   19.1   12.7   23.9   29.4   34.9  39.7   45.2
500    508.0   6.4   9.5  12.7   9.5  16.1   20.6   12.7   26.2   32.6   38.1  44.5   50.0
550    558.8   6.4   9.5  12.7   9.5    9.5   22.2   12.7   28.6   34.9   41.3  47.6   54.0
600    609.6   6.4   9.5  14.3   9.5    9.5   24.6   12.7   31.0   38.9   46.0  52.4   59.5

* Ngoài ra Công Ty chúng tôi còn nhập khẩu và cung cấp cho quý khách nhiều size ống với nhiều mác thép khác nhau theo tiêu chuẩn của ASTM, JIS, DIN, ISO, TCVN, EN, BS, API, ABS GB..
*Qúy khách có nhu cầu vui lòng xin liên hệ SĐT: 02862756783 / 0903363863 để được tư vấn với giá cả hợp lý và cạnh tranh nhất.

CÔNG TY CỔ PHẦN KINH DOANH THÉP THÁI AN
VPĐD: 165 Đường Trường Chinh, Phường Tân Thới Nhất, Quận 12
Tel: 02862756783 Fax: 02862756793 Hotline: 0903 363 863
Email: thepnhapkhauthaian@gmail.com
Web: thepnhapkhauthaian.com
 Từ khóa: ống đúc api5l, ong duc api5l, ong duc chiu nhiet a106, ỐNG ĐÚC DN10, ONG DUC DN10, ống đúc chịu nhiệt dn10, ống chịu nhiệt dn10, ONG DUC CHIU NHIET DN10, ống đúc chịu nhiệt a106 dn10, ống đúc chịu nhiệt a53
